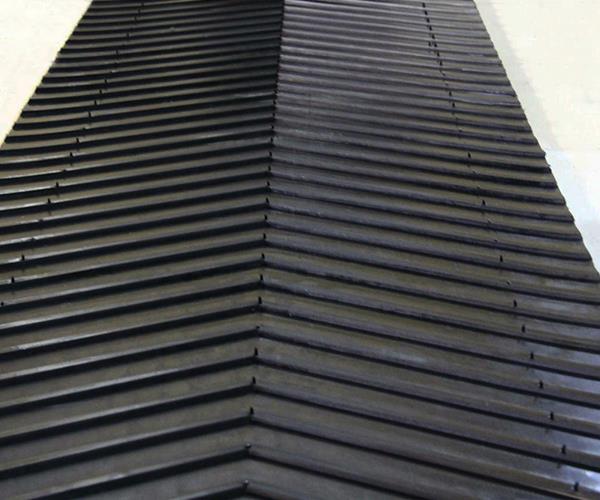

花紋輸送帶由帶體和花紋件組成。根據輸送長度和工作強度的要求，帶體可由分層狀織物芯或鋼絲繩芯骨架材料進行組成。根據輸送物料的不同大小和輸送機角度的不同，對花紋形狀和高度的要求也不同，每種花紋可分為高、低三種，花紋間距也分為稀疏、密集兩種形式。

用途：適合用于傾角0-35度的散裝、袋裝等物料的輸送，可以防止無聊下滑，提高了輸送能力。

優點：花紋部分與皮帶部分均經過一次硫化處理，粘接強度高，不易脫落，便于運輸安裝。

缺點：與大傾角擋邊輸送帶相比，花紋輸送帶的輸送量小，傾角小，輸送設備交叉面積大。

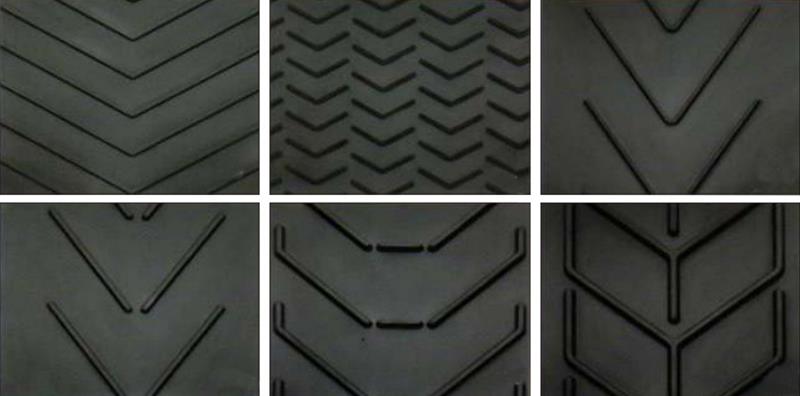

花紋型式：人字形花紋、魚骨形花紋、U型花紋、圓柱形花紋、粒式花紋、扇形花紋等。

帶寬：300mm- -2200mm

花紋高：5、10、15、20、25、30、35、40(mm)（可定制）

花紋間距：125、200、250、330、400、500(mm)（可定制）

注：花紋形狀可根據用戶要求另行設計。
